Bâtiments en structures optimisées

Le revêtement extérieur du bâtiment est constitué de panneaux sandwich de couverture et de paroi.

Les structures légères sont des structures en acier composées de profils-Z dont le type est déterminé par la largeur du bâtiment:

  • largeur jusqu’à 8 m : hauteur du profil 200mm
  • largeur jusqu’à 12 m : hauteur du profil 220 mm (*)
  • largeur jusqu’à 15 m : hauteur du profil 250 mm (*)
  • largeur > 15 m : hauteur du profil 300 mm (*)

(*) pour les largeurs >10m, il faut utiliser des câbles avec tendeurs pour stabiliser la structure.

Télécharger la brochure

Articles

  • PROFIL - Z

    APPLICATION

    PROFIL - Z

    Les profils-Z, se présentent comme un support idéal et solide pour bardage et toiture dans l’industrie du bâtiment.

    Ils se posent facilement sur la charpente et garantissent une fixation bien équilibrée. Le profil -Z est un profilé formé à froid galvanisé, qui remplace facilement le bois ou le profil laminé.

    EXECUTION STANDARD

    • Profilé formé à froid en forme de Z à parois planes et perpendiculaires les unes des autres.
    • Acier galvanisé suivant EN10346
    • PROFIL - Z
    • Hauteur variant de 140 mm à 300 mm
    • Epaisseur Tôle : 1.50 mm, 2.00 mm, 2.50 mm
    • Longueur : jusqu’à 12000mm
    • Longueur percée et perforée à vos besoins
    • Perforation Ø 14 mm, 16 mm ou 18 mm.

    DIMENSIONS

    Type H(mm) B1(mm) B2(mm) t(mm) X(mm) Y(mm) Dev.
    Z140 140 65 60 1.50 / 2.50 50 45 285
    Z160 160 65 60 1.50 / 2.50 70 45 305
    Z180 180 65 60 1.50 / 2.50 80 50 325
    Z200 200 65 60 1.50 / 2.50 100 50 345
    Z220 220 65 60 1.50 / 2.50 120 50 365
    Z250 250 79 68 2.00 / 2.50 150 52 417
    Z300 300 95 85 2.00 / 2.50 190 56 500

    UNE SOLUTION ÉCONOMIQUE

    PROFIL - Z

    Les profils Z peuvent être utilisés comme pannes de toiture et lisses de bardage. En comparaison avec des profils laminés à chaud, l’utilisation des pannes ou lisses en profil Z permet un allègement de poids jusqu’à 50%.

    Le poids minimisé permet une manipulation facile.

     Profil Z Profil I
    Poids (daN/m²) 3,50 à 8,00 > 7
    Portée par profil max (m) 12 m > 10 m
    Finition galvanisée à traiter
    Fixation boulonnée soudée ou boulonnée
    Production sur mesure et perforée à scier et percer
    Longueur (m) jusqu’à 12 m 12 m
    Manipulation légère lourd

    AVANTAGES

    PROFIL - Z
    • Nous proposons une gamme complète de profils Z pour des portées allant jusqu’à 12 mètres. Ces profils s’adaptent à l’ensemble des constructions.
    • Notre large gamme de profils Z permet aux constructeurs de réaliser des projets de façon rapide et économique.
    • Le volume des colis et frais de transport sont réduits par la forme et l’emboîtement des profils-Z d’où une grande facilité et rapidité dans le déchargement et montage sur chantier.

    TABLEAU D’EQUIVALENCE IPE ET Profil - Z

    Type IPEPoids (kg/ml) Type ZEpaisseur (mm)Poids (Kg/ml)GAIN DE POIDS
    IPE80 6.00 Z140 1.50 3.36 44%
    Z140 2.00 4.48 25%
    Z160 1.50 3.60 40%
    IPE100 8.10 Z160 2.50 5.98 26%
    Z180 2.00 5.10 37%
    Z220 1.50 4.31 47%
    IPE120 10.40 Z220 2.50 7.15 31%
    Z250 2.00 6.55 37%
    IPE140 12.90 Z250 2.00 8.17 37%
    Z300 2.00 7.85 39%
    Caractéristiques techniques
  • STRUCTURE OPTIMISÉE EN PROFILS-Z

    DESCRIPTION

    STRUCTURE OPTIMISÉE EN PROFILS-Z

    Nos structures en acier entièrement galvanisé sont fabriquées à partir de profils – Z.

    Les composants légers et faciles à assembler permettent de construire des structures optimisées.

    Les composants légers et faciles à assembler permettent de construire des structures optimisées.

    DIMENSIONS STANDARD

    LARGEURS HAUTEURS LONGUEURS
    8 m
    12 m
    15 m
    >15 m (sur demande)
    2,5 m
    3 m
    4 m
    12 m 18 m 24 m 30 m
    36 m 42 m 48 m 54 m
    60 m 66 m 72 m 78 m
    84 m 90 m 96 m 102 m

    AVANTAGES

    • Structure entièrement galvanisée,
    • Construction légère, ce qui exclut les montages difficiles,
    • STRUCTURE OPTIMISÉE EN PROFILS-Z
    • Largeurs et longueurs au choix,
    • Montage rapide, grâce à un ensemble à boulonner,
    • La composition du profil offre d’excellentes possibilités pour l’installation électrique et sanitaire,
    • Volume libre avec d’excellents atouts pour la finition à l’intérieur.

    COMPOSITION D’UNE STRUCTURE COMPLETE

    Structure en acier galvanisé composée de profils- Z dont le type est déterminé par la largeur du bâtiment :

    • Largeur jusqu’à 8 m : Z200
    • Largeur jusqu’à 12 m : Z220
    • Largeur jusqu’à 15 m : Z250
    • Largeur supérieure à 15 m : Z300

    La structure est composée de :

    • Poteaux et fermes constitués de 2 profils Z jumelés
    • Pannes de toiture et lisses de bardage en profils Z
    • Accessoires
    • Pièces d’attaches mécano-soudées
    • Boulons de fixation HR galvanisés
    • Câbles avec tendeurs pour les structures de largeur supérieure à 10 m.
    • Ouverture sur mesure

    STRUCTURE OPTIMISÉE EN PROFILS-Z

  • PIECES DE MONTAGE STRUCTURE-Z

    PIECES D’ATTACHES

    PIECES DE MONTAGE STRUCTURE-Z

    Contreventement

    La stabilité de la structure est assurée par des contreventements, des câbles en acier galvanisé de 6 mm de diamètre.

    Les câbles évitent la flèche selon la pente du bâtiment en toiture, en lissage.

    PIECES DE MONTAGE STRUCTURE-Z

    FIXATION

    Fixation de la structure sur la fondation par :

    PIECES DE MONTAGE STRUCTURE-Z

  • DETAILS DES PIÈCES DE MONTAGE

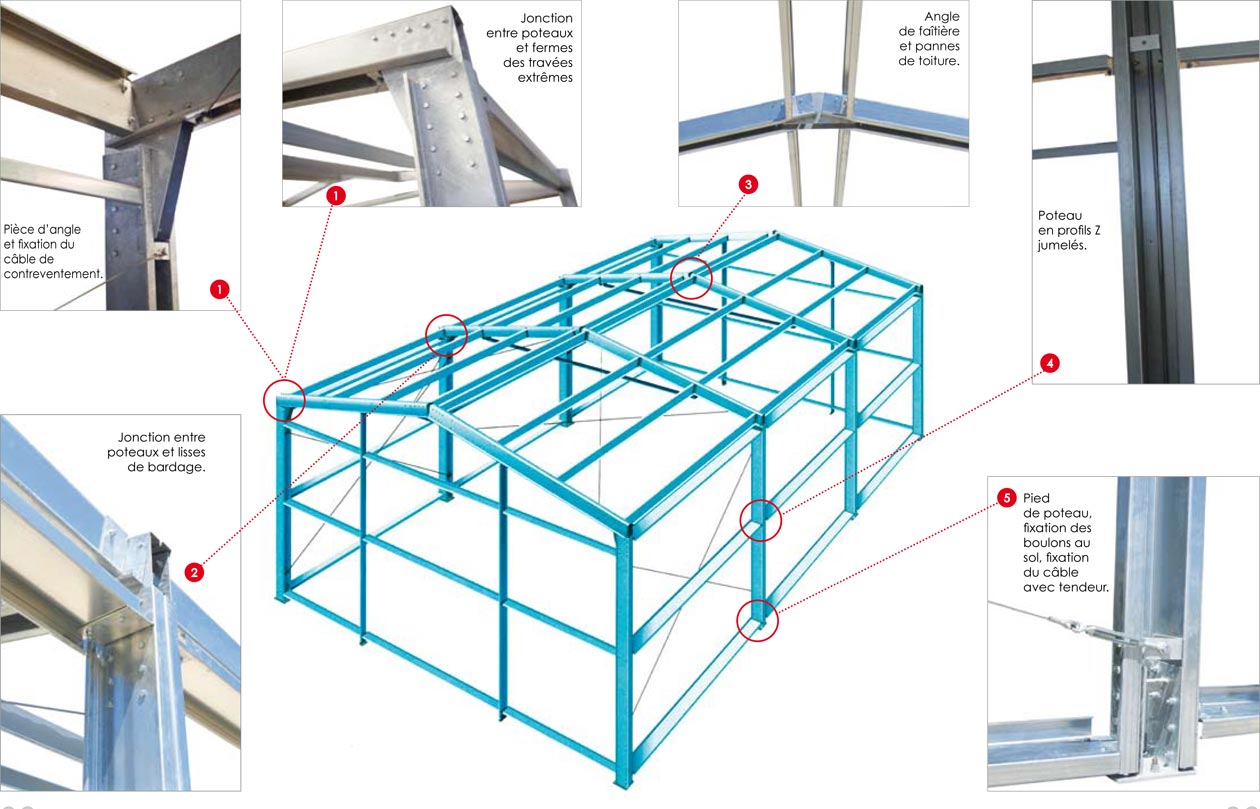

    DETAILS DES PIÈCES DE MONTAGE
  • Montage structure-Z

    Un montage rapide en 6 étapes

    Montage structure-Z

    UNE SOLUTION ÉCONOMIQUE

    Montage structure-Z

    Les profils Σ peuvent être utilisés comme pannes de toiture et lisses de bardage. En comparaison avec des profils laminés à chaud, l’utilisation des pannes ou lisses en profil Σ permet un allègement de poids jusqu’à 50%.

    Le poids minimalisé permet une manipulation facile.

    LARGEURS Profil Σ Profil I
    Poids (daN/m²) 3,50 à 7,50 > 7
    Portée par profil max (m) 12 m > 10 m
    Finition galvanisée à traiter
    Fixation boulonnée soudée ou boulonnée
    Production sur mesure et perforée à scier et percer
    Longueur (m) jusqu’à 12 m 12 m
    Manipulation légère lourd

    AVANTAGES

    Montage structure-Z
    • Les profils Σ sont fabriqués à partir de feuillard d’acier galvanisé à chaud et apte au formage. Ils sont produits par formage à froid sur une ligne de profilage moderne avec des aciers de haute qualité.
    • Nous proposons une gamme complète de profils Σ pour des portées allant jusqu’à 12 mètres. Ces profils s’adaptent à l’ensemble des constructions.
    • Notre large gamme de profils Σ permet aux constructeurs de réaliser des projets de façon rapide et économique.
    • Le volume des colis et frais de transport sont réduits par la forme et l’emboîtement des profils Σ d’où une grande facilité et rapidité dans le déchargement et montage sur chantier.

    TABLEAU D’EQUIVALENCE IPE ET Profil - Σ

    Type IPE Poids (kg/ml) Type Panne ΣEpaisseur (mm)Poids (Kg/ml)GAIN DE POIDS
    IPE80
    IPE100
    6.00
    8.10
    Σ160 1.50 3.65 39%
    Σ160 2.50 6.08 25%
    Σ180 2.00 5.18 36%
    IPE120 10.40 Σ220 1.50 4.36 47%
    Σ220 2.50 7.26 30%
  • PROFIL - Σ

    APPLICATION

    PROFIL - Σ

    Les profils Σ se présentent comme un support idéal et solide pour bardage et toiture dans l’industrie du bâtiment.

    Ils se posent facilement sur la charpente et garantissent une fixation bien équilibrée.

    EXECUTION STANDARD

    • Acier galvanisé suivant EN10346 Σ 160, Σ 180, Σ 200, Σ 220
    • Epaisseur Tôle: 1.50mm, 2.00mm, 2.50mm
    • Largeur des ailes: 60mm
    • Longueur jusqu’à 12000mm
    • Longueur percée et perforée à vos besoins

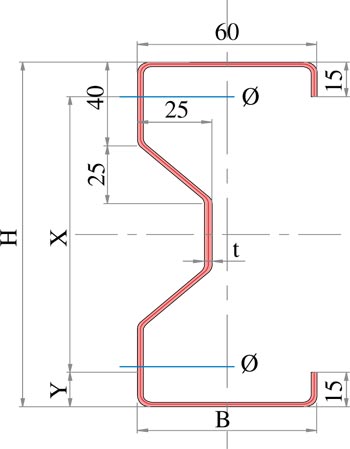

    DIMENSIONS

    Type H(mm) B1(mm) t (mm) X (mm)Y(mm) Dev.
    Σ160 160 60 1.50 / 2.50 120 20 310
    Σ180 180 60 1.50 / 2.50 140 20 330
    Σ200 200 60 1.50 / 2.50 160 20 350
    Σ220 220 60 1.50 / 2.50 180 20 370

    PROFIL - Σ

    Le meilleur rapport poids / résistance mécanique Le double retour augmente la rigidité du profil et améliore ses caractéristiques mécaniques

    Caractéristiques techniques
  • STRUCTURE OPTIMISÉE EN PROFILS-Σ

    DESCRIPTION

    STRUCTURE OPTIMISÉE EN PROFILS-Σ

    Nos structures en acier entièrement galvanisé sont fabriquées à partir de profils-Σ.

    Les composants légers et faciles à assembler permettent de construire des structures optimisées.

    La construction de bureaux, de maisons, de bases de vie, de bâtiments agricoles peut ainsi se faire d’une manière rapide et efficace.

    DIMENSIONS STANDARD

    LARGEURS HAUTEURS LONGUEURS
    8 m
    12 m
    2,5 m
    3 m
    4 m
    12 m 18 m 24 m 30 m
    36 m 42 m 48 m 54 m
    60 m 66 m 72 m 78 m
    84 m 90 m 96 m 102 m

    AVANTAGES

    • Les profils Σ sont fabriqués à partir de feuillard d’acier galvanisé à chaud et apte au formage. Ils sont produits par formage à froid sur une ligne de profilage moderne avec des aciers de haute qualité.
    • Nous proposons une gamme complète de profils Σ pour des portées allant jusqu’à 12 mètres. Ces profils s’adaptent à l’ensemble des constructions.
    • Notre large gamme de profils Σ permet aux constructeurs de réaliser des projets de façon rapide et économique.
    • Le volume des colis et frais de transport sont réduits par la forme et l’emboîtement des profils Σ d’où une grande facilité et rapidité dans le déchargement et montage sur chantier.

    STRUCTURE OPTIMISÉE EN PROFILS-Σ

    COMPOSITION D’UNE STRUCTURE COMPLETE

    Structure en acier galvanisé composée de profils-Σ dont le type est déterminé par la largeur du bâtiment :

    • Largeur jusqu’à 8 m : Σ 200
    • Largeur jusqu’à 12 m : Σ 220

    La structure est composée de :

    • Poteaux et fermes constitués de 2 profils Σ jumelés
    • Pannes de toiture et lisses de bardage en profils Σ
    • Accessoires
    • Boulons de fixation HR galvanisés
    • Pièces d’attaches mécano-soudées
    • Câbles avec tendeurs pour les structures de largeur supérieure à 10 m.
    • Ouverture sur mesure

    STRUCTURE OPTIMISÉE EN PROFILS-Σ

  • PIECES DE MONTAGE STRUCTURE-Σ

    PIECES D’ATTACHES

    PIECES DE MONTAGE STRUCTURE-Σ

    Contreventement

    La stabilité de la structure est assurée par des contreventements, des câbles en acier galvanisé de 6 mm de diamètre.

    Les câbles évitent la flèche selon la pente du bâtimen en toiture, en lissage.

    PIECES DE MONTAGE STRUCTURE-Σ

    Contreventement

    Fixation de la structure sur la fondation par :

    PIECES DE MONTAGE STRUCTURE-Σ

  • Montage structure-Σ

    Un montage rapide en 6 étapes

    Montage structure-Σ

  • BATIMENTS COMPLETS en kit

    TYPES DE COUVERTURE ET DE BARDAGE

    • En panneaux sandwich isolants (consulter notre gamme).
    • En tôle d’acier simple peau (consulter notre gamme de profils nervurés).

    BATIMENTS COMPLETS en kit

    BATIMENT COMPLET LIVRÉ EN KIT

    Les bâtiments complets sont livrés en kit et se composent de :

    • Structure complète en acier galvanisé (pannes, lisses, fermes, poteaux et tous les accessoires)
    • Câbles avec tendeurs pour stabiliser la structure et éviter la déformation de l’ossature
    • Revêtement toiture et bardage en panneaux sandwich isolants type THC et type THP
    • Faîtières crantées, sous faîtières,
    • Accessoires de finitions (rives, angles)
    • Ouverture (pour porte de service, portail coulissant, portail sectionnel, rideau métallique…)
    • Accessoires et boulonneries.

    PANNES DE GRANDES PORTÉES

    Les projets des bâtiments peuvent être optimisés en utilisant de plus grandes portées de pannes.Nous proposons une gamme de profils Z et Σ utilisés dans des bâtiments avec des portées allant jusqu’à 12 m pour des solutions légères et économiques :

    • Moins de poteaux intermédiaires dans les bâtiments,
    • Moins d’assemblage et de montage.
